Ty-HUK
Použitie

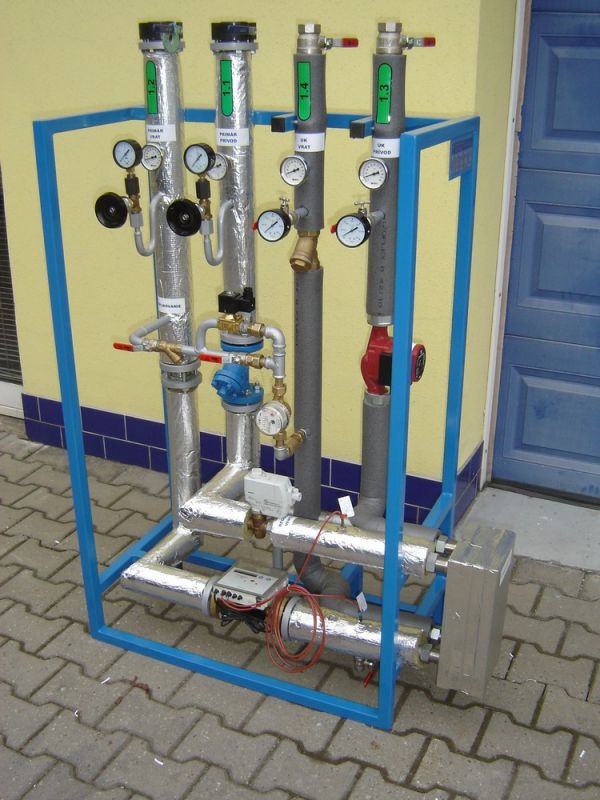

Kompaktný horúcovodný tlakovo nezávislý vykurovací modul COMPACTERM Tx-HUK je ur?ený na vykurovanie objektov pripojených na sústavu centrálneho zásobovania teplom. Používa sa tam, kde je TÚV pripravovaná iným spôsobom /elektricky, plynom, lokálne/, alebo rozvod TÚV vôbec nejestvuje. Technické riešenie vykurovacieho modulu neumož?uje dochladzovanie vratnej horúcej vody pod úrove? teploty vratnej vykurovacej vody /výpo?tovo 70°C/, ?o znižuje energetickú efektívnos? /nie ú?innos?/ využitia tepla oproti komplexnému riešeniu stanice s dochladením v okruhu TÚV.
Technické riešenie
Primárny okruh
Stanica je pripojená na prívod horúcej vody cez hlavnú ru?nú uzatváraciu armatúru, filter a regula?ný ventil s havarijnou funkciou, regulujúci prietok vody stanicou a umož?ujúci odstavenie stanice v prípade vzniku havarijných stavov. Z regula?ného ventilu prúdi primárna voda pod?a požiadavok odberu do výmenníkov ÚK. Z výmenníkov ÚK je voda vedená do vratného potrubia. Za výmenníkmi vykurovania je mera? tepla. Vo vratnom potrubí je spätný ventil uzavierajúci stanicu z vratnej strany pri havarijných stavoch, meracie miesta a hlavný uzáver.
Okruh vykurovacej vody
Ochladená vykurovacia voda je privádzaná cez hlavný uzáver a filter do dvojice teplovodných, prednostne mokrobežných ?erpadiel s pevnými alebo premenlivými otá?kami, ktoré sú kvôli nezávislosti opatrené uzávermi a spätnými armatúrami. ?erpadlá z titulu zníženia teplotného za?aženia sú prednostne osadené do vratného potrubia. Z ?erpadiel prúdi voda spolo?ným potrubím do samostatne uzavierate?ných výmenníkov a po ohriatí spolo?ným potrubím cez hlavný uzáver spä? do sústavy . Každý výmenník je vybavený poistným ventilom.
Prevedenie zo zónovou reguláciou
Ochladená vykurovacia voda z jednotlivých vetiev je privádzaná cez hlavné uzávery, filtre a samostatných alebo spolo?ných teplovodných, prednostne mokrobežných ?erpadiel s pevnými alebo premenlivými otá?kami. ?erpadlá z titulu zníženia teplotného za?aženia sú prednostne osadené do vratného potrubia. Z ?erpadiel prúdi voda odbo?kami do zmiešavacích trojcestných ventilov a do samostatne uzavierate?ných výmenníkov. Každý výmenník je vybavený poistným ventilom. Po ohriatí prúdi samostatnými vetvami cez zmiešavacie regula?né ventily a uzávery spä? do sústavy. V trojcestných ventiloch sa reguluje žiadaná teplota výstupnej vody v každej vetve primiešavaním ochladenej vratnej vody.
Stanica je pripojená na prívod horúcej vody cez hlavnú ru?nú uzatváraciu armatúru, filter a regula?ný ventil s havarijnou funkciou, regulujúci prietok vody stanicou a umož?ujúci odstavenie stanice v prípade vzniku havarijných stavov. Z regula?ného ventilu prúdi primárna voda pod?a požiadavok odberu do výmenníkov ÚK. Z výmenníkov ÚK je voda vedená do vratného potrubia. Za výmenníkmi vykurovania je mera? tepla. Vo vratnom potrubí je spätný ventil uzavierajúci stanicu z vratnej strany pri havarijných stavoch, meracie miesta a hlavný uzáver.
Okruh vykurovacej vody
Ochladená vykurovacia voda je privádzaná cez hlavný uzáver a filter do dvojice teplovodných, prednostne mokrobežných ?erpadiel s pevnými alebo premenlivými otá?kami, ktoré sú kvôli nezávislosti opatrené uzávermi a spätnými armatúrami. ?erpadlá z titulu zníženia teplotného za?aženia sú prednostne osadené do vratného potrubia. Z ?erpadiel prúdi voda spolo?ným potrubím do samostatne uzavierate?ných výmenníkov a po ohriatí spolo?ným potrubím cez hlavný uzáver spä? do sústavy . Každý výmenník je vybavený poistným ventilom.
Prevedenie zo zónovou reguláciou
Ochladená vykurovacia voda z jednotlivých vetiev je privádzaná cez hlavné uzávery, filtre a samostatných alebo spolo?ných teplovodných, prednostne mokrobežných ?erpadiel s pevnými alebo premenlivými otá?kami. ?erpadlá z titulu zníženia teplotného za?aženia sú prednostne osadené do vratného potrubia. Z ?erpadiel prúdi voda odbo?kami do zmiešavacích trojcestných ventilov a do samostatne uzavierate?ných výmenníkov. Každý výmenník je vybavený poistným ventilom. Po ohriatí prúdi samostatnými vetvami cez zmiešavacie regula?né ventily a uzávery spä? do sústavy. V trojcestných ventiloch sa reguluje žiadaná teplota výstupnej vody v každej vetve primiešavaním ochladenej vratnej vody.
