POUŽITIE

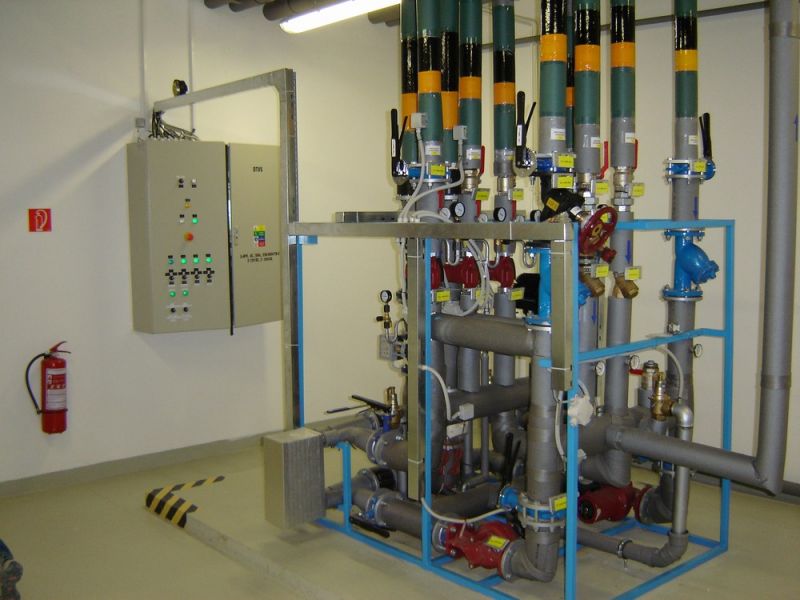

Kompaktné  horúcovodné tlakovo nezávislé odovzdávacie stanice COMPACTERM Tx/y-HS slúžia k zásobovaniu teplom pre vykurovanie a prípravu teplej úžitkovej vody. Dochladzovanie vratnej horúcej vody umožňuje pri menovitom výkone znížiť jej teplotu pod 40°C. Príprava TÚV  prietočným spôsobom je predradená vykurovaniu, čo pri nárazovom odbere zrovnomerňuje odberový diagram horúcovodnej siete.

TECHNICKÉ RIEŠENIE:

Primárny okruh
Stanica je pripojená na prívod horúcej vody cez hlavnú ručnú uzatváraciu armatúru, filter a regulačné ventily s havarijnou funkciou, regulujúce prietok vody stanicou a umožňujúce odstavenie stanice v prípade vzniku havarijných stavov. Z regulačných ventilov prúdi primárna voda podľa požiadaviek odberu do výmenníka ÚK a  do výmenníka ohrevu TÚV. Za výmenníkom vykurovania je merač tepla. Teplo pre TÚV sa meria priamo meračom tepla umiestneným za výmenníkom TÚV. Vo vratnom potrubí je spätný ventil uzavierajúci stanicu z vratnej strany pri havarijných stavoch, meracie miesta a hlavný uzáver.

Okruh vykurovacej vody
Ochladená vykurovacia voda  je privádzaná cez hlavný uzáver a filter do  teplovodného, prednostne mokrobežného  čerpadla s pevnými alebo premenlivými otáčkami. Čerpadlo z titulu zníženia teplotného zaťaženia je prednostne osadené do vratného potrubia. Z čerpadla prúdi voda do výmenníka a po ohriatí cez hlavný uzáver späť do sústavy . Okruh  je vybavený poistným ventilom a odkaľovacím ventilom.

Prevedenie zo zónovou reguláciou

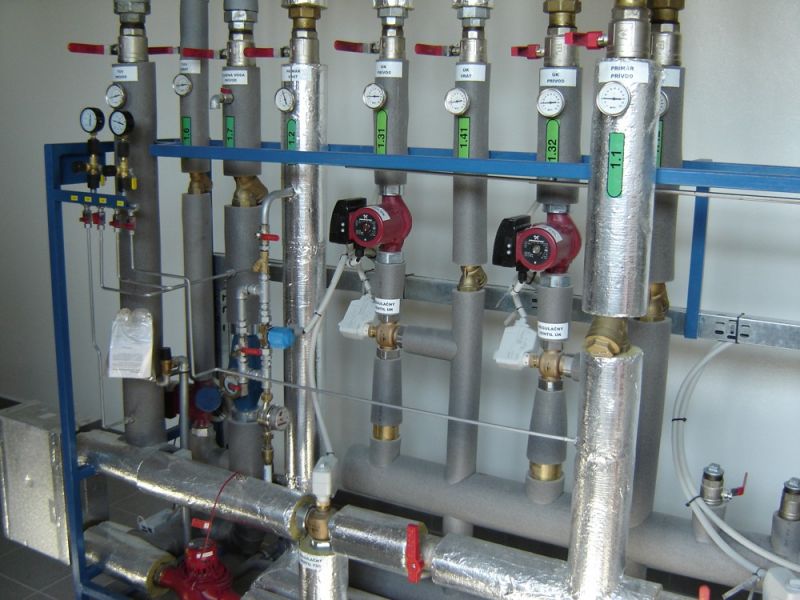

Ochladená vykurovacia voda z jednotlivých vetiev je privádzaná cez hlavné uzávery, filtre a samostatných alebo spoločných teplovodných,  prednostne mokrobežných  čerpadiel s pevnými alebo premenlivými otáčkami. Čerpadlá z titulu zníženia teplotného zaťaženia sú prednostne osadené do vratného potrubia. Z čerpadiel prúdi voda odbočkami do zmiešavacích trojcestných ventilov a do sa výmenníka ÚK. Výmenník je vybavený poistným ventilom. Po ohriatí prúdi samostatnými vetvami cez zmiešavacie regulačné ventily a uzávery späť do sústavy. V trojcestných ventiloch sa reguluje žiadaná teplota výstupnej vody v každej vetve primiešavaním ochladenej vratnej vody.

Okruh teplej úžitkovej  vody
Príprava TÚV je riešená ako prietočná jednostupňová v doskovom výmenníku, pričom sa TÚV ohrieva priamo prívodnou horúcou vodou.  Predradený ohrev TÚV zrovnomerňuje odberový diagram a znižuje energetickú náročnosť na čerpaciu prácu primárnej vody ako aj potrebnú svetlosť primárnej prípojky. Cirkulácia TÚV je zabezpečená cirkulačným čerpadlom.
