T 6/45-TMS-P4
1-OKRUHOVÁ TEMPERAČNÁ STANICA - prevedenie P4
Spájkované

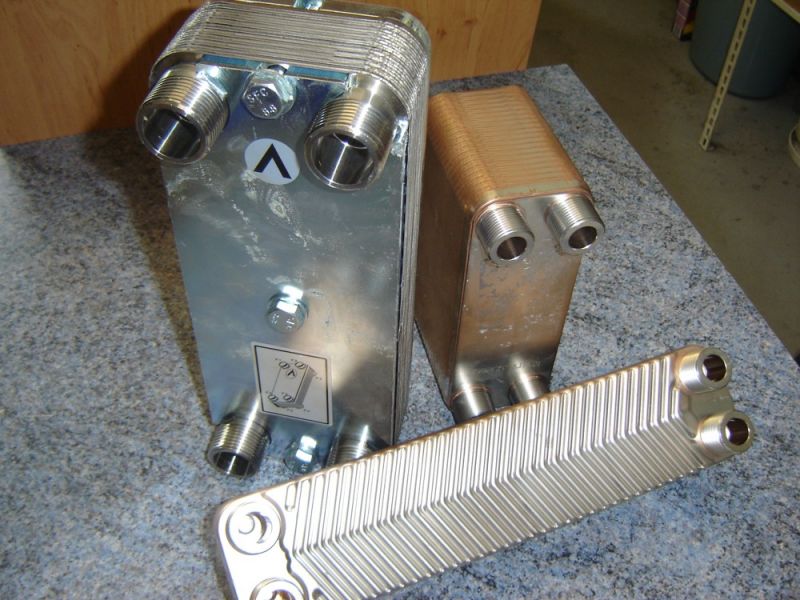

Spájkovaný výmenník tepla CBE je tvorený zväzkom vlnitých dosiek tvoriacich kanály medzi prednou a zadnou krycou doskou. Zväzok krycích dosiek sa skladá z tesniacich dosiek, tesniacich krúžkov (blind rings) a krycích dosiek. Typ pripojenia môže by prispôsobený zvyklostiam trhu a požiadavkám aplikácie. V priebehu procesu vákuového spájkovania, sa vyvára spá j kovaný spoj v každom meste dotyku dosky a spájkovačky. Takto je vytvorený výmenník s dvomi nezávislými okruhmi. Tesniace dosky sa tu používajú za účelom utesnenia priestoru medzi krycou doskou a prvou doskou tvoriacou kanál. Počet krycích dosiek závisí napr. na type a veľkosti CBE a jeho príslušnom prevádzkovom tlaku. U niektorých CBE sa nachádzajú tzv. „blind rings" za účelom utesnenia priestoru medzi prvou kanálovou a krycou doskou. U niektorých CBE sú „blind rings" integrované medzi kryciu a prvú/poslednú kanálovú dosku.
