Ty-HTUV
Použitie
Kompaktné horúcovodné moduly COMPACTERM Ty-HTUV pripravujú teplú pitnú vodu prieto?ným spôsobom. Pri použití modulu s jednostup?ovým ohrevom je teplota vratnej primárnej vody do 40°C, pri dvojstup?ovom ohreve sa blíži k teplote vstupnej studenej vody /do 15°C/. Pri spolupráci s domovou plynovou kotol?ou, kde sa požaduje vyššia teplota vratnej ohrievacej vody, sa návrhom vhodného obehového ?erpadla primárneho okruhu dosiahne efektívna teplota spiato?ky okolo 60°C. Akumulátor ohrievacej alebo ohrievanej vody je pri tomto spôsobe pre efektívne využitie kotlov vhodný.

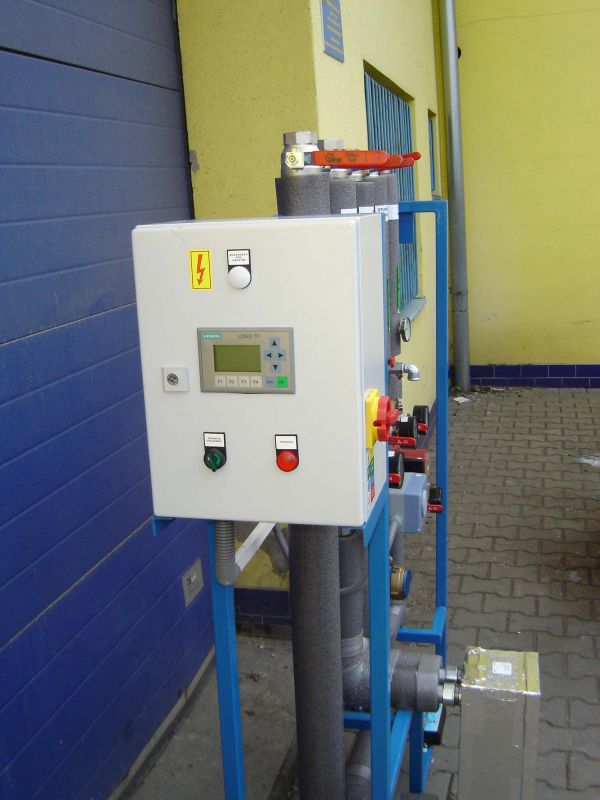

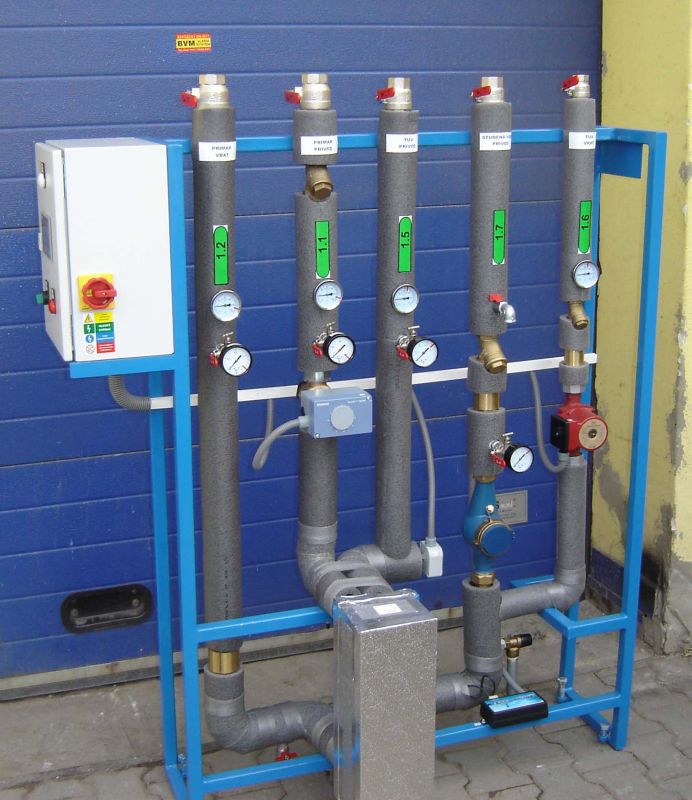

Technické riešenie
Primárny okruh
Stanica je pripojená na prívod horúcej vody cez hlavnú ru?nú uzatváraciu armatúru, filter a regula?ný ventil s havarijnou funkciou, regulujúci prietok vody stanicou a umož?ujúci odstavenie stanice v prípade vzniku havarijných stavov. Z regula?ného ventilu prúdi primárna voda pod?a požiadavok odberu do výmenníkov TÚV. Z výmenníkov TÚV je voda vedená do vratného potrubia. Za výmenníkmi TÚV je mera? tepla. Vo vratnom potrubí je spätný ventil uzavierajúci stanicu z vratnej strany pri havarijných stavoch, meracie miesta a hlavný uzáver.
Okruh teplej úžitkovej vody
Príprava TÚV je riešená ako prieto?ná dvojstup?ová v doskových výmenníkoch. Studená voda vstupuje cez uzáver, filter, spätný ventil, elektronickú úpravu a vodomer do výmenníka 1. stup?a, kde sa predhrieva dochladzovaním vratnej primárnej vody z výmenníka 2.stup?a. Do výstupu z 1.stup?a je primiešavaná voda z cirkulácie. V prípade potreby sa teplá pitná voda dohrieva vo výmenníku 2. stup?a priamo prívodnou horúcou vodou. Cirkulácia vstupuje cez uzáver, filter, spätný ventil a cirkula?né ?erpadlo spolo?ne s predhriatou vodou do výmenníka dohrevu v prípade potreby cez sériovo pripojenú zásobnú nádrž. Sériové pripojenie nádrže je konštruk?ne jednoduché, ale má nevýhodu dodávky TÚV až po nahriatí nádrže, jednak pri nábehu ako aj pri jej vybití.
Prevedenie zo zásobníkom TUV
Teplá úžitková voda akumulovaná v zásobníku je rozdelená v závislosti na teplote. V hornej ?asti je teplá TÚV, pri dne zásobníka je pritekajúca studená voda. V oblasti styku teplej a studenej vody dochádza k ur?itému minimálnemu zmie-šaniu. Pre minimalizovanie tejto zmiešanej vrstvy sa používájú stojaté zásobníky. Pri ve?kom odbere sa zásobník vybíja, studená voda sa pri vstupe do modulu ohrevu TÚV rozdelí na dve ?asti. Jedna ?as? zodpovedajúca výkonu výmenníka sa nasáva nabíjacím ?erpadlom, ohrieva sa vo výmenníku a prúdi do hornej ?asti zásobníka, odkia? pokra?uje do rozvodu TÚV. Druhá ?as? pokra?uje do spodnej ?asti akumula?ného zásobníka a z hornej ?asti potom vytlá?a akumulovanú TÚV. Pri malom odbere sa zásobník nabíja , nabíjacie ?erpadlo nasáva množstvo odpovedajúce výkonu výmenníku tepla. V prípade, že nie je odber TÚV, ?erpadlo odoberá studenú vodu zo spodnej ?asti akumula?ného zásobníka. Pretekaním cez výmenník sa táto voda ohrieva a ukladá sa v hornej ?asti zásobníka. Postupne sa takto zohreje celý objem akumula?ného zásobníka a systém je pripravený na ?alšie špi?kové odbery.
Pri systéme prípravy TÚV ,ktorý vyžaduje vypínanie nabíjacieho okruhu ( prípad použitia v plynovej kotolni ). Ak je zásobník TÚV ohriaty na požadovanú teplotu, termostat umiestnený v zásobníku vypne nabíjacie ?erpadlo. Pri odbere je TÚV odoberaná z hornej ?asti nádrže, kde je postupne nahradzovaná studenou vodou privádzanou do spodnej ?asti nádrže. Hranica medzi teplou a studenou vodou sa postupne posúva hore.
Stanica je pripojená na prívod horúcej vody cez hlavnú ru?nú uzatváraciu armatúru, filter a regula?ný ventil s havarijnou funkciou, regulujúci prietok vody stanicou a umož?ujúci odstavenie stanice v prípade vzniku havarijných stavov. Z regula?ného ventilu prúdi primárna voda pod?a požiadavok odberu do výmenníkov TÚV. Z výmenníkov TÚV je voda vedená do vratného potrubia. Za výmenníkmi TÚV je mera? tepla. Vo vratnom potrubí je spätný ventil uzavierajúci stanicu z vratnej strany pri havarijných stavoch, meracie miesta a hlavný uzáver.
Okruh teplej úžitkovej vody
Príprava TÚV je riešená ako prieto?ná dvojstup?ová v doskových výmenníkoch. Studená voda vstupuje cez uzáver, filter, spätný ventil, elektronickú úpravu a vodomer do výmenníka 1. stup?a, kde sa predhrieva dochladzovaním vratnej primárnej vody z výmenníka 2.stup?a. Do výstupu z 1.stup?a je primiešavaná voda z cirkulácie. V prípade potreby sa teplá pitná voda dohrieva vo výmenníku 2. stup?a priamo prívodnou horúcou vodou. Cirkulácia vstupuje cez uzáver, filter, spätný ventil a cirkula?né ?erpadlo spolo?ne s predhriatou vodou do výmenníka dohrevu v prípade potreby cez sériovo pripojenú zásobnú nádrž. Sériové pripojenie nádrže je konštruk?ne jednoduché, ale má nevýhodu dodávky TÚV až po nahriatí nádrže, jednak pri nábehu ako aj pri jej vybití.
Prevedenie zo zásobníkom TUV
Teplá úžitková voda akumulovaná v zásobníku je rozdelená v závislosti na teplote. V hornej ?asti je teplá TÚV, pri dne zásobníka je pritekajúca studená voda. V oblasti styku teplej a studenej vody dochádza k ur?itému minimálnemu zmie-šaniu. Pre minimalizovanie tejto zmiešanej vrstvy sa používájú stojaté zásobníky. Pri ve?kom odbere sa zásobník vybíja, studená voda sa pri vstupe do modulu ohrevu TÚV rozdelí na dve ?asti. Jedna ?as? zodpovedajúca výkonu výmenníka sa nasáva nabíjacím ?erpadlom, ohrieva sa vo výmenníku a prúdi do hornej ?asti zásobníka, odkia? pokra?uje do rozvodu TÚV. Druhá ?as? pokra?uje do spodnej ?asti akumula?ného zásobníka a z hornej ?asti potom vytlá?a akumulovanú TÚV. Pri malom odbere sa zásobník nabíja , nabíjacie ?erpadlo nasáva množstvo odpovedajúce výkonu výmenníku tepla. V prípade, že nie je odber TÚV, ?erpadlo odoberá studenú vodu zo spodnej ?asti akumula?ného zásobníka. Pretekaním cez výmenník sa táto voda ohrieva a ukladá sa v hornej ?asti zásobníka. Postupne sa takto zohreje celý objem akumula?ného zásobníka a systém je pripravený na ?alšie špi?kové odbery.
Pri systéme prípravy TÚV ,ktorý vyžaduje vypínanie nabíjacieho okruhu ( prípad použitia v plynovej kotolni ). Ak je zásobník TÚV ohriaty na požadovanú teplotu, termostat umiestnený v zásobníku vypne nabíjacie ?erpadlo. Pri odbere je TÚV odoberaná z hornej ?asti nádrže, kde je postupne nahradzovaná studenou vodou privádzanou do spodnej ?asti nádrže. Hranica medzi teplou a studenou vodou sa postupne posúva hore.
